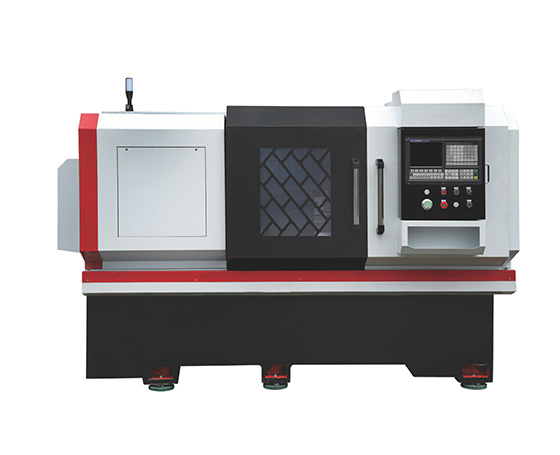

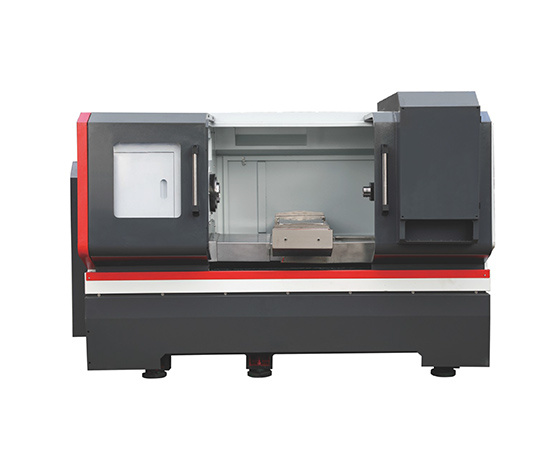

WH6140 Общий плоский линейный направляющий

Высокая точность обработки и стабильное качество обработки

Ключевые слова:

Классификация:

Линейный направляющий

KКлючевые слова： WH6140 Общий плоский линейный направляющий

Оставить заявку

Связанные

Детали продукта

Основные характеристики горизонтального направляющего устройства WH6140

Название	Элемент	Единица	Параметр
Рабочая способность	Максимальный диаметр шпинделя	мм	450
	Максимальный диаметр на скользящей пластине	мм	290
	Размер патрона	дюйм	10
	Расстояние между центрами	мм	1000
	Общая ширина направляющей станины	мм	400
Шпиндель	Тип головки шпинделя	GB	A2-6
	Диаметр проходного отверстия шпинделя	мм	68/57/82
	Максимальная скорость шпинделя	r/min	3000
Основной двигатель	Мощность основного двигателя	КВт	7.5
Оси X/Z	Ход осей X/Z	мм	350/950
Оси X/Z	Скорость быстрого перемещения осей X/Z	m/min	12/12
Направляющая оси X	Направляющая Тайвань Shangyin HGH30CA	мм	800
Направляющая оси Z	Направляющая Тайвань Shangyin HGH35CA	мм	1500
Шпиндель оси X	FD3208	мм	670
Шпиндель оси Z	FD4008	мм	1400
Держатель инструмента	Размер поперечного сечения инструмента	мм	25X25
Тали	Диаметр втулки	мм	70
	Эффективный ход втулки	мм	150
	Конусное отверстие втулки тали		MT5
Размер	Габаритные размеры (Длина x Ширина x Высота)	мм	2650x1750×1900
Вес	Чистый вес (приблизительно)	кг

Список основных компонентов шпинделя

Название	Размеры и спецификации	Место происхождения/Производитель
Передний подшипник шпинделя	7218TBB	Внутренний
Задний подшипник шпинделя	7216DB	Внутренний
Шпиндель оси X	FD3208	Цзянсу Цидун
Шпиндель оси Z	FD4008	Цзянсу Цидун
Подшипник фиксированного конца оси X	760205 фланец	Внутренний
Подшипник фиксированного конца оси Z	760205	Внутренний
Двигатель привода оси X	130
Двигатель привода оси Z	130

Примечание: Для вышеуказанных брендов, если возникнут какие-либо неудобства, вызванные поставщиками (такими как задержки в доставке, корректировки цен, несоответствие продукции требованиям и т.д.), наша компания может рассмотреть возможность использования других эквивалентных брендов.
